课程编号：9054851
周数：2
学分：2
适用专业：道路桥梁与渡河工程
开课单位：建筑工程学院
一、教学目的与要求
本课程是道路桥梁与渡河工程专业的一门集中性实践课，具有知识面广、实践性强等特点。通过本课程的学习，使学生熟悉常用的质量检测仪器，进一步掌握混凝土结构和钢结构的基本检测方法，并具有以检测技术为手段对结构物受作用后的位移、强度、应力和应变等参数进行量测、分析和处理的能力，从而对结构物的工作性能、承载能力作出正确评估，为毕业后从事道路桥梁与渡河工程设计、施工、管理咨询等工作打下坚实的基础。

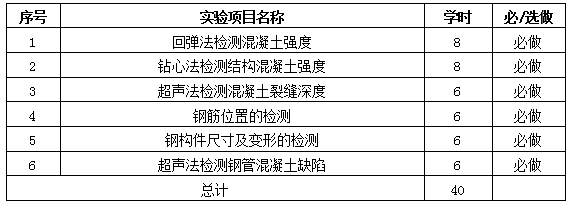

二、实验名称与学时分配

三、实验的目的、内容、方法及要求
实验（一） 回弹法检测混凝土强度
1.实验目的
（1）了解回弹仪的基本构造、基本性能、工作原理和使用方法；
（2）掌握回弹法检测混凝土强度的基本步骤和方法；
（3）培养学生进行结构试验的动手能力和科学研究的分析能力。
2.实验内容
采集混凝土材料强度初始数据、测试数据的处理及混凝土强度推定等。
3.实验方法
（1）测区及测点的布置，利用回弹仪对每一测点进行回弹；
（2）碳化深度的测定。
回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。回弹值的大小与混凝土表面的弹、塑性质有关，其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、抗压强度高，反之愈低。由于测试方向、水泥品种、养护条件、龄期、碳化深度等不同，所测之回弹值均有所不同，应予以修正，然后再查相应的混凝土强度关系图表，求得所测混凝土强度值。
4.实验要求
实验仪器：混凝土回弹仪、钢板尺、磨石、粉笔、被测试件等。
掌握回弹仪的使用方法，回弹法检测混凝土强度的数据处理方法。
实验（二） 钻心法检测结构混凝土强度
1.实验目的
（1）了解结构混凝土的强度半破损测定方法；
（2）了解钻芯法测定混凝土强度的原理和操作规程；
（3）学会使用钻芯法对结构混凝土强度进行评定。
2.实验内容
测定试样尺寸和抗压强度，利用尺寸换算系数，推定结构混凝土强度。
3.实验方法
获得结构的有关资料→检查钻芯机、做好检测准备→钻取芯样并编号记录→芯样加工、养护→芯样试压，记录破坏状态。
4.实验要求
实验仪器：钻芯机、补平装置、万能材料试验机。
根据《钻芯法检测混凝土强度技术规程》，掌握检测数据的处理方法。
实验（三） 超声法检测混凝土裂缝深度
 1.实验目的
（1）了解混凝土超声波无损检测的基本原理；
（2）掌握一般非金属材料超声波检测的方法。
 2.实验内容
测量钢筋混凝土结构的裂缝、内部缺陷等。
3.实验方法
单面平测法；双面斜测法。
4.实验要求
实验仪器设备：超声波无损检测分析仪、50Hz探头、被测试件、凡士林等。
掌握单面平测法和双面斜测法的检测步骤，熟悉数据的处理方法。
实验（四） 钢筋位置的检测
1.实验目的
（1）了解钢筋位置测试仪的基本构造和使用方法；
（2）掌握电磁感应法的基本步骤。
2.实验内容
测量钢筋混凝土结构的保护层厚度和钢筋的直径。
3.实验方法
利用电磁感应原理，借助于钢筋位置测试仪，检测钢筋的位置。
4.实验要求
实验仪器设备：钢筋保护层测试仪、手持式钢筋混凝土雷达、50Hz探头、被测试件、凡士林等。
掌握钢筋位置测试仪的使用方法。
实验（五） 钢构件尺寸及变形的检测
1.实验目的
（1）了解全站仪的基本构造、基本性能、工作原理和使用方法；
（2）掌握检测钢构件变形的方法。
2.实验内容
钢构件尺寸的量测，钢构件挠度和垂直度的检测。
3.实验方法
钢构件尺寸的量测：分别对构件的3个不同部位进行量测，取3处的平均值作为尺寸的代表值，钢构件的尺寸偏差应以设计图纸规定的尺寸为基准计算尺寸偏差，偏差的允许值应符合产品的标准要求。
钢构件变形的检测：对于尺寸不大于6m的构件变形，可采用拉线和吊锤的方法检测；对于跨度大于6m的钢构件挠度和垂直度宜采用全站仪进行检测。
4.实验要求
实验仪器：卷尺、全站仪等。
掌握钢结构变形的检测方法和数据处理方法。
实验（六） 超声法检测钢管混凝土缺陷
1.实验目的
（1）使学生了解超声法检测混凝土缺陷技术规程；
（2）掌握超声法检测的基本步骤。
2.实验内容
测量钢管混凝土内部的缺陷，根据检测结果对混凝土浇筑质量进行评估。
3.实验方法
根据《超声法检测混凝土缺陷技术规程》，超声波在钢管柱混凝土中的传播时的声速、声时以及频率变化，可以判定混凝土内部的不密实区、空洞等缺陷情况。
试验时应选择径向对测法放置换能器，先用钢卷尺测量出钢管的实际周长，再将圆周等分，在钢管测试部位画出若干根母线和等间距（200mm）的环向线，然后对画线交点依次进行编号确定对应的测点位置。
测位混凝土表面应保持清洁、平整，必要时可用砂轮磨平或用高强度的快凝砂浆抹平。检测时在钢管混凝土每一环线上保持T、R换能器连线通过圆心，沿环向测试，逐点读取声时、波幅和主频，并记录数据。
4.实验要求
实验仪器：超声波检测仪等。
熟悉《超声法检测混凝土缺陷技术规程》，对检测数据进行处理，对混凝土质量进行评估。
四、实验的考核形式
1.考核方式、记分制和考核时间
本课程采用考查的考核方式，成绩采用百分制记分，考试时间为最后一次课。
2．考核成绩构成
课程总成绩=平时检测报告（50%）+期末检测操作考核（30%）+实践出勤（20%）。
五、实验指导书
[1]卜一德.建筑工程质量检测试验技术管理[M].北京:中国建筑工业出版社,2012.
[2]张峰,陈树林等.建筑工程质量检测技术指南[M].北京:化学工业出版社,2015.
[3]周明华.土木工程结构试验与检测[M].南京:东南大学出版社,2010.
