课程编号：9053207
学时：20
学分：1
适用专业：工程管理
开课单位：建筑工程学院
一、教学目的与要求
教学目的：通过实践教学环节，学生可将工程识图、建筑结构等相关课程的知识、理论、方法与实际工作结合起来，熟练掌握AutoCAD软件和天正建筑软件，培养绘制建筑施工图的能力，从而满足企业对工程技术人才的需求，达到“学以致用”的应用教学目标。
基本要求：通过实践教学，要求学生掌握专业所需的AutoCAD和天正建筑软件的基本知识及应用技巧,基本绘图命令和编辑命令,能够应用天正建筑软件进行建筑平面图设计和立面、剖面分析应用，培养和提高学生分析问题、解决问题及独立绘制建筑施工图的能力。

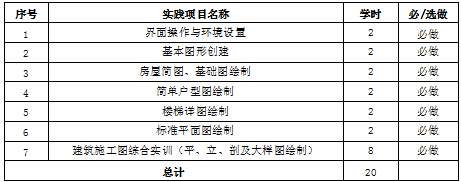

二、实践名称与学时分配
三、实践的目的、内容、方法及要求
实践（一） 界面操作与环境设置
1.实践目的
（1）掌握AutoCAD软件安装，视图的基本操作，界面的组成，AutoCAD的功能。
2.实践内容
（1）AutoCAD软件安装，视图的基本操作，界面的组成，环境设置。
（2）绘图命令工具栏及菜单的启动方法。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2）要求学生熟练掌握AutoCAD软件安装，界面操作、环境设置。
实践（二） 基本图形创建
1.实践目的
（1）掌握AutoCAD软件系统绘图命令基本操作的一般知识。
（2）培养使用AutoCAD软件绘图命令完成建筑工程图绘制的应用能力。
2.实践内容
（1）点、直线、射线、构造线、矩形、正多边形、圆弧、圆、多段线、多线、样条曲线等绘图命令的运用。
（2）绘图命令工具栏及菜单的启动方法。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2）要求学生AutoCAD软件学会基本图形的创建。
实践（三） 房屋简图、基础图绘制
1.实践目的
（1）掌握AutoCAD软件系统编辑命令基本操作的一般知识。
（2）培养使用AutoCAD软件编辑命令完成建筑工程图绘制的应用能力。
2.实践内容
（1）删除、修剪及打断；对象选取方式；复制、延伸及偏移；镜像和阵列；移动、旋转及缩放；拉伸、倒角及圆角；多线、多段线及样条曲线的编辑；放弃、重做、修改及对齐和分解。
（2）编辑命令工具栏及菜单的启动方法。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2）要求学生熟练掌握利用AutoCAD软件系统完成房屋简图、基础图的绘制。
实践（四） 简单户型图绘制
1.实践目的
（1）了解文字的创建与编辑修改方法。
（2）掌握尺寸标注创建与修改方法。
（3）掌握文字样式与标注样式的应用技巧。
2.实践内容
（1）文字的创建与编辑；文字样式的设置。
（2）尺寸标注样式的设置；尺寸的标注和编辑。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2）要求学生熟练掌握AutoCAD软件系统中文本注释与尺寸标注的一般知识，完成简单户型图的绘制。
实践（五） 楼梯详图绘制
1.实践目的
（1）掌握AutoCAD软件系统图层与图块基本操作的一般知识。
（2）掌握使用AutoCAD软件图层与图块完成建筑工程图计算机绘制的应用能力。
2.实践内容
（1）图形单位和图形范围的设置；线型、线宽及颜色的设置。
（2）图层的设置与应用；图块的创建与插入；实例训练。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2）要求学生熟练掌握AutoCAD软件系统中图层与图块基本操作的一般知识，完成楼梯详图的绘制。
实践（六） 标准平面图绘制
1.实践目的
（1）掌握天正建筑的基本知识、主要功能、新增功能、窗口界面，以及文件管理等一些基础的操作。
2.实践内容
（1）天正建筑的基础内容及基本知识。
（2）天正建筑的窗口界面。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2）使学生掌握天正建筑的基本知识，完成标准平面图的绘制。
实践（七） 建筑施工图综合实训（平、立、剖及大样图绘制）
1.实践目的
（1）掌握建筑施工图（平面图、立面图、剖面图）绘制的基本知识。
（2）掌握建筑大样图绘制的基本知识。
（3）了解门窗设置、立面屋顶与雨棚、标高符号的使用。
（4）了解轴网、柱子、门窗设置、房间与屋顶、尺寸设置及编辑工具的使用。
（5）掌握剖面墙体、楼板、门窗、楼梯、栏杆的设置。
（6）工程管理的基本操作。
2.实践内容
（1）轴网、柱子的绘制；门窗洞口的插入方式；尺寸标注、符号标注及文字。
（2）房间屋顶的设置；楼梯台阶及散水的设置；基本工具的使用。
（3）楼层表的应用；立面门窗设置。
（4）立面屋顶与雨棚的设置；标高符号的使用。
（5）剖面生成；画剖面墙。
3.实践方法
上机软件操作。
4.实践要求
（1）通过实践教学，培养学生的动手操作能力。
（2） 要求学生根据建筑施工图绘制的基本知识，熟练掌握利用天正建筑绘图的操作步骤，完成建筑施工图（平面图、立面图、剖面图）和建筑大样图的绘制。
（3）要求学生能够根据已完成的建筑平面图生成建筑立面图、建筑剖面图。
四、实践的考核形式
学生的成绩由三部分组成：平时成绩（作业、考勤等）（10%）+实践操作考核成绩（30%）+期末实践考核成绩（60%）。平时成绩评分标准是学生的出勤情况及课堂表现；实践操作考核成绩评分依据①动手操作的熟练程度；②学生的基本概念掌握情况；③是否按时完成任务来确定。
五、实践指导书
[1] 赵冰华. 土木工程CAD+天正建筑基础实例教程（第2版）[M]. 南京：东南大学出版社，2014.
[2] 张同伟. 土木工程CAD（第2版）[M]. 北京：机械工业出版社，2014.
[3] 孙明. AutoCAD建筑图形设计与天正建筑T-Arch工程实践（第1版）[M]. 北京大清华大学出版社，2014.
