课程编号：9052209
学时：24
学分：1.5
适用专业：建筑学
开课单位：建筑工程学院
一、教学目的与要求
教学目的：让学生熟练掌握应用计算机软件绘制建筑设计图和部分建筑施工图的方法。
教学要求：本课程要求学生理解计算机辅助建筑设计的作用，熟练掌握以AutoCAD为基础的TARCH天正建筑设计软件的操作方法。掌握建筑平面图、立面图、剖面图、大样图、节点详图、立体图的绘制和效果图的渲染方法。

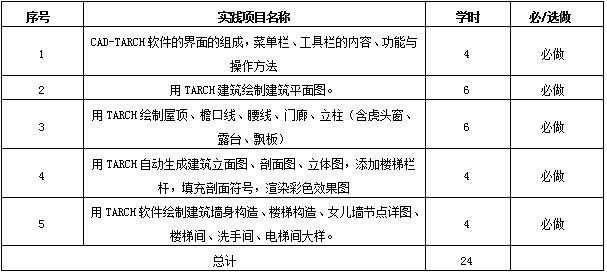

二、实践名称与学时分配

三、实践的目的、内容、方法及要求
实践（一）CAD-TARCH软件的界面的组成，菜单栏、工具栏的内容、功能与操作方法
1.实践目的
让学生掌握以CAD为基础的TARCH软件的界面组成，菜单栏、工具栏的内容、功能与操作方法。
2.实践内容
（1）认识TARCH建筑软件界面的组成，掌握菜单栏、工具栏、命令行的内容与功能；
（2）操作TARCH建筑软件的[图层]工具，进行新建图层，修改颜色、线型、线宽等；
（3）操作TARCH建筑软件的[绘图]工具，绘制直线、矩形、圆等基本图形；
（4）操作TARCH建筑软件的[修改]工具，对直线、矩形、圆等基本图形进行删除、复制、镜象、偏移、阵列、修剪、延伸、分解等编辑的基本操作。
3.实践方法
采用现场操作的方法，让学生操作以CAD为基础TARCH建筑软件，做上述实践内容的操作。
4.实践要求
（1）熟练掌握以CAD为基础的TARCH建筑设计软件的界面的组成及操作步骤；
（2）掌握新建图层，修改颜色、线型、线宽等操作方法；
（3）掌握用绘图工具绘制基本图形，用修改工具对基本图形进行编辑的方法。
实践（二）用TARCH建筑绘制建筑平面图
1.实践目的
让学生掌握用TARCH建筑绘制建筑平面图，含楼梯、阳台、台阶、散水及标高、剖面剖切等符号标注的操作方法。
2.实践内容
（1）操作TARCH建筑的[轴网柱子]菜单工具，绘制建筑的直线、弧线轴网、柱子；
（2）操作TARCH建筑的[墙体]、[门窗]、[楼梯] 、[阳台]菜单工具，绘制建筑平面图的基本图形；
（3）操作TARCH建筑的[散水]、[台阶]菜单工具，绘制建筑平面图的室外构件；
（4）操作TARCH建筑的[图案图库]-[平面家具]、[卫生洁具]等菜单工具，向建筑平面图房间添加用具，以标明各房间的功能；
（5）操作TARCH建筑的[标高]、[剖切]、[文字]等菜单工具，进行建筑平面图的符号、图名标注。
3.实践方法
采用理论联系实际的“案例教学法”，以“别墅建筑设计”为教学案例，把以CAD为基础TARCH建筑软件的操作步骤，融会在“别墅建筑设计”的过程中。使学生既掌握了软件的操作方法，又培养了建筑设计的能力。
4.实践要求
（1）熟练掌握用TARCH建筑软件绘制建筑平面图的操作步骤；
（2）掌握楼梯、阳台、台阶、散水的绘制及标高、剖面剖切等符号标注的操作方法；
（3）掌握以向建筑平面图房间添加用具，标明各个房间功能的方法。
实践（三）绘制屋顶、檐口线、腰线、门廊、立柱（含虎头窗、露台、飘板）
1.实践目的
让学生掌握用TARCH建筑软件绘制屋顶、檐口线、腰线、门廊、立柱（含虎头窗、露台、飘板）的操作方法。
2.实践内容
（1）操作TARCH建筑软件的[房间屋顶]-[搜屋顶线]菜单工具，生成建筑屋顶的轮廓线；
（2）操作TARCH建筑软件[房间屋顶]，在[任意坡顶]、[人字坡顶]、[攒尖坡顶]中，选择屋顶种类，生成屋顶；
（3）操作TARCH建筑软件[加虎头窗]工具，设置虎头窗参数，用光标在屋面上点取位置，生成虎头窗；
（4）操作TARCH建筑软件的[多段线]，绘制路径，用[平板]、[路径曲面]工具，生成建筑的腰线、檐板、檐口线、露台和飘板。
3.实践方法
采用理论联系实际的“案例教学法”，以“别墅建筑设计”为教学案例，把TARCH建筑软件的操作步骤，融会在“别墅建筑设计”的屋顶、檐口线、腰线、门廊、立柱（含虎头窗、露台、飘板）的操作方法过程中。让学生在掌握软件操作方法的同时，培养了建筑设计能力。
4.实践要求
（1）熟练掌握用TARCH软件的的[房间屋顶]、[搜屋顶线]、[路径曲面]等菜单工具的功能；
（2）熟练掌握绘制建筑屋顶、檐口线、腰线、门廊、立柱（含虎头窗、露台、飘板）的绘制方法。
实践（四）用TARCH软件自动生成建筑立面图、剖面图、立体图、楼梯栏杆，渲染彩色效果图
1.实践目的
让学生掌握用TARCH建筑软件自动生成建筑立面图、剖面图、立体图、楼梯栏杆，渲染彩色效果图的操作方法。
2.实践内容
（1）操作TARCH建筑软件的[文件布图]-[工程管理]菜单工具，生成建筑的立面图、剖面图和立体图；
（2）操作TARCH建筑软件的[剖面]-[剖面栏杆]、[双线楼板]、[图案填充]等菜单工具，添加建筑剖面的楼梯栏杆、扶手，填充剖面符号；
（3）操作TARCH建筑软件[创建材质]、[背景]工具菜单工具，选择建筑各种构件的材质，插入建筑效果图的背景；
（4）操作TARCH建筑软件[渲染]工具，渲染别墅的菜色效果图。
3.实践方法
以“别墅建筑设计”为案例，把TARCH建筑软件的操作步骤，融会在“别墅建筑设计”的自动生成建筑立面图、剖面图、立体图、楼梯栏杆，渲染彩色效果图的过程中。让学生在掌握软件操作方法的同时，培养了建筑设计能力。
4.实践要求
（1）熟练掌握用TARCH软件自动生成建筑立面图、剖面图、立体图、楼梯栏杆的操作方法；
（2）熟练掌握创建建筑材质，插入背景，渲染彩色效果图的操作方法。
实践（五）用TARCH软件绘制建筑墙身构造、楼梯构造、女儿墙节点详图、楼梯间、洗手间、电梯间大样
1.实践目的
让学生掌握用TARCH建筑软件的[图形切割]功能绘制建筑构造、节点详图、和大样图的操作方法。
2.实践内容
（1）操作TARCH建筑软件的[图形切割]工具，从建筑平面图、立面图、剖面图中，切割出需要绘制详图或大样图的部分；
（2）标注详细尺寸或标高，填充断面符号，保存为图块。在插入图块时，扩大比例，即得建筑构造的详图或大样图；
（3）操作TARCH建筑软件[符号标注]、[文字]工具，标注详图或大样图符号名称。
3.实践方法
以“别墅建筑设计”为教学案例，把TARCH建筑软件的操作步骤，融会在“别墅建筑设计”的屋墙身构造、楼梯构造、女儿墙节点详图、楼梯间、洗手间、电梯间大样的操作方法过程中。让学生在掌握软件操作方法的同时，培养了建筑设计能力。
4.实践要求
（1）熟练掌握用TARCH软件的的[图形切割]、[图块]、[剖面断面填充]等菜单工具的功能；
（2）熟练地运用TARCH软件的[图形切割]等工具，绘制建筑构造、节点详图和楼梯间、洗手间大样图。
四、实践的考核形式
本课程采用实践考核方式，成绩采用百分制记分，成绩由动手操作、操作成果和实践总结三部分组成。
课程总成绩=动手操作（20%）+操作成果（60%）+实践总结（20%）。
五、实践指导书
[1]刘德强,耿晓武.TARCH2013天正建筑设计实例教程.人民邮电出版社,2014.4.
[2]TARCH建筑设计与工程应用案例教程.清华大学出版社,2011.8.
